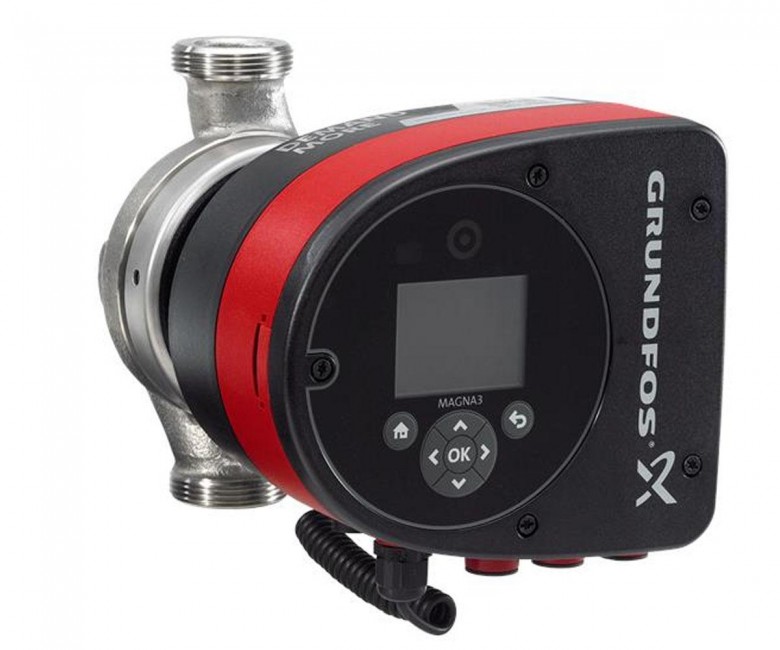

Насос циркуляционный GRUNDFOS MAGNA3 32-120 98609711

MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насос, который не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

- котроллер, встроенный в блок управления
- панель управления с TFT-дисплеем на блоке управления
- блок управления рассчитан на опциональные CIM-модули
- встроенные датчик перепада давления и температуры
- чугунный корпус насоса (в зависимости от модели)
- кожух ротора из композиционного материала, армированного - углеродным волокном
- опорный диск подшипника и оболочка ротора из нержавеющей стали
- кожух статора из алюминиевого сплава
- силовая электроника с воздушным охлаждением

MAGNA3 является однофазным насосом.

Характерные особенности:

- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.
- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и - температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

- беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- связь по полевой шине через CIM-модули
- цифровые входы
- релейные выходы
- аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Q_OpFluidTemp: 60 °C
Плотность: 983.2 кг/м³

Технич.:
TF класс: 110
Данные на фирменной табличке: CE,VDE,EAC

Материалы:
Корпус насоса: Нержавеющая сталь
EN 1.4308
ASTM 351 CF8
Рабочее колесо: PES 30%GF

Монтаж:
Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар
Соединение труб: G 2
Допустимое давление: PN10
Монтажная длина: 180 мм

Данные электрообор-я:
Потребл.мощн.-P1: 9 .. 193 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 V
Максимальное потребление тока: 0.09 .. 1.56 A
Класс защиты (IEC 34-5): X4D
Класс изоляции (IEC 85): F

Другое:
Маркировка: Grundfos Blueflux
Класс электропотребления (EEI): 0.19
Нетто вес: 5.02 кг
Полный вес: 5.99 кг
