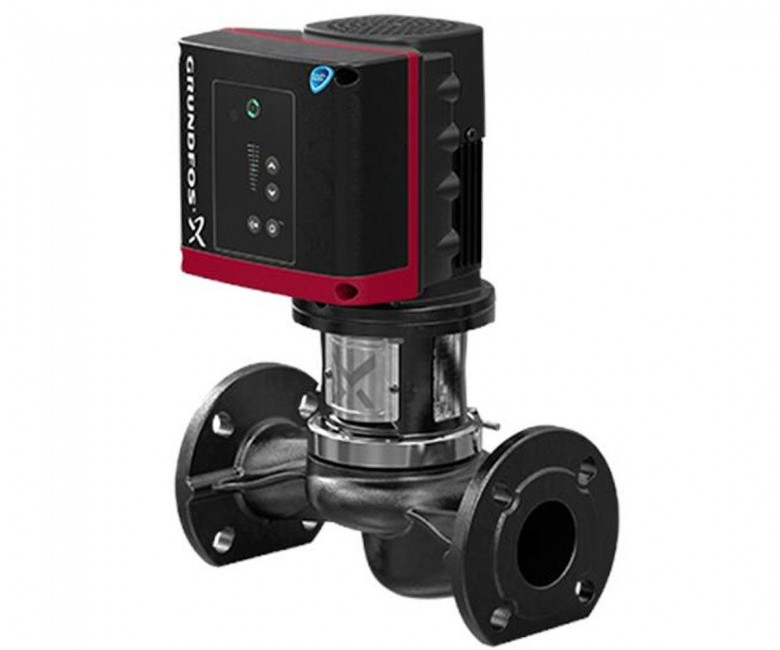

Насос моноблочный спиральный GRUNDFOS 96096706

Одноступенчатый, моноблочный, спиральный насос с поточным всасыванием и нагнетанием одинакового диаметра.
Двигатель, головка насоса и рабочее колесо могут быть удалены для технического обслуживания или обслуживания в то время как корпус насоса остается в трубопроводе.
Насос оснащен несбалансированным резиновым сильфонным уплотнением.
Разводка трубопроводов через PN 16 DIN фланцы
Насос оснащен асинхронным двигателем с воздушным охлаждением.
Двигатель включает в себя преобразователь частоты и ПИ-регулятора в клеммной коробке двигателя. Это дает возможность плавной регулировки скорости двигателя, что позволяет адаптировать производительность к данному требованию
Жидкость:
Перекачиваемая жидкость: вода
Диапазон температур жидкости: 0 .. 120 ° C
Q_OpFluidTemp: 20 ° C
Плотность: 998,2 кг / м³

Технические:
Скорость данных насоса: 1450 оборотов в минуту
Номинальный расход: 33 м³ / ч
Номинальный напор: 12,9 м
Фактический диаметр рабочего колеса: 210 мм
Первичное уплотнение вала: BAQE
Корпус насоса: Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо: Бронзовый (CuSn10)
DIN W.-Nr. 2.1096.01
ASTM B584-C83600

Монтаж:
Максимальная температура окружающей среды: 40 ° C
Максимальное рабочее давление: 16 бар
Фланец стандарт: DIN
Соединение труб: DN 65
Ступень давления: PN 16

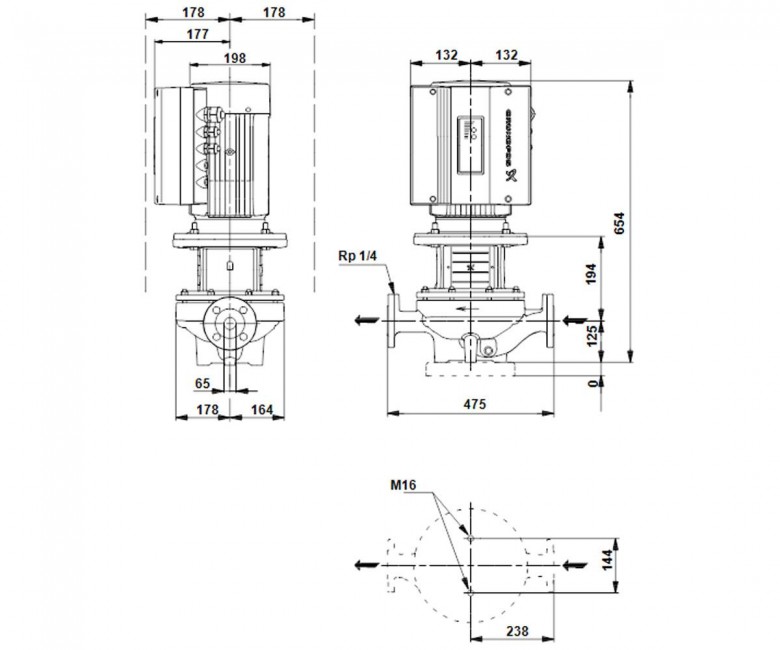

Порт-к-порт длиной: 475 мм
Размер фланца для двигателя: FF215

Электрические характеристики:
Тип двигателя: 100lb
IE Класс эффективности: IE3
Номинальная мощность - P2: 2,2 кВт
Частота сети: 50 Гц
Номинальное напряжение: 3 х 380-480
Номинальный ток: 4,90-3,80
Cos фи - коэффициент мощности: 0,83-0,71
Номинальная скорость: 180-1740 оборотов в минуту
Эффективность: IE3 86,7%
Количество полюсов: 4
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F

Другие:
Минимальный показатель эффективности, MEI ≥: 0,70
Вес нетто: 90 кг
Вес брутто: 104 кг
