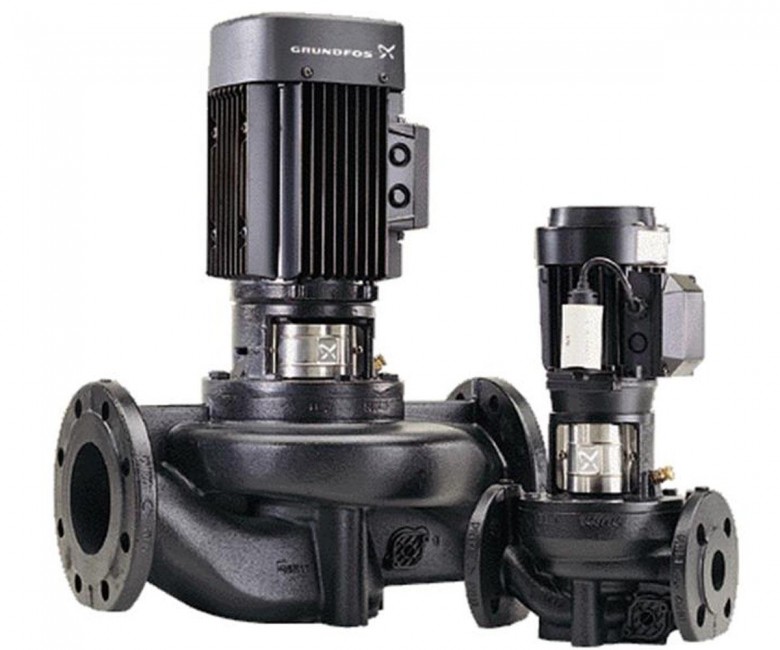

Моноблочний насос GRUNDFOS 96087309

Одноступінчатий, моноблочний, спіральний насос з потоковим всмоктуванням і нагнітанням однакового діаметру.
Двигун, головка насоса і робоче колесо можуть бути видалені для технічного обслуговування або обслуговування в той час як корпус насоса залишається в трубопроводі.
Насос оснащений незбалансованим гумовим сильфонним ущільненням.
Розводка трубопроводів через PN 16 DIN фланці
Насос оснащений асинхронним двигуном з повітряним охолодженням.
Рідина:
Перекачувана рідина: вода
Діапазон температур рідини: 0 .. 120 ° C
Q_OpFluidTemp: 20 ° C
Щільність: 998,2 кг / м3

Технічні:
Швидкість даних насоса: 2900 оборотів в хвилину
Номінальний витрата: 33,3 м3 / год
Номінальний напір: 14,9 м
Фактичний діаметр робочого колеса: 120 мм
Первинне ущільнення валу: BAQE
Допуск кривої: ISO9906: 2012 3B

матеріали по темі:
Корпус насоса: Чавун
EN-JL1040
ASTM A48-40 B
Робоче колесо: Чавун
EN-JL1030
ASTM A48-30 B

Монтаж:
Максимальна температура навколишнього середовища: 60 ° C
Максимальний робочий тиск: 16 бар
Фланець стандарт: DIN
З`єднання труб: DN 65
На вході в насос: DN 65
Вихід насоса: DN 65
Ступінь тиску: PN 16

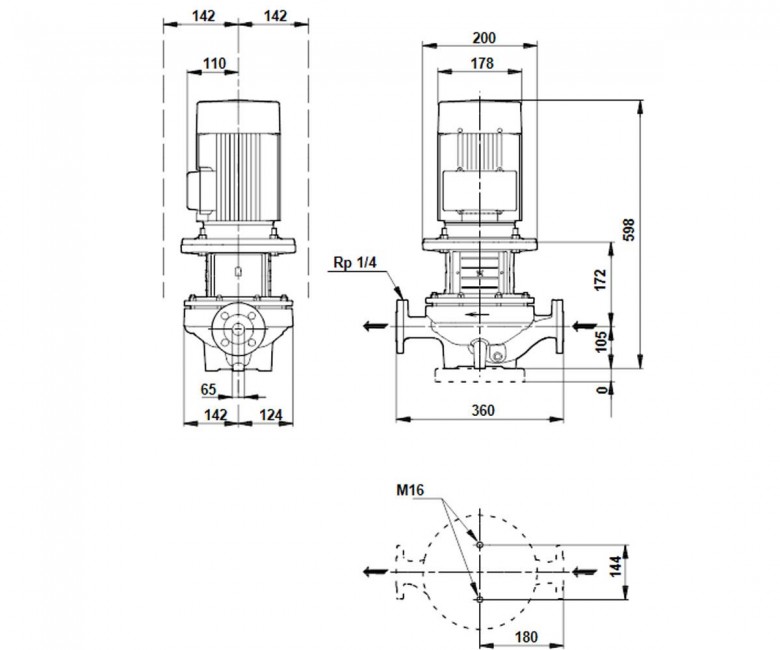

Порт-до-порт довжиною: 360 мм
Розмір фланця для двигуна: FF165

Електричні характеристики:
Тип двигуна: 90LC
IE Клас ефективності: IE3
Номінальна потужність - P2: 2,2 кВт
Потужність (Р2) вимагає насоса: 2,2 кВт
Частота мережі: 50 Гц
Номінальна напруга: 3 х 220-240D / 380-415Y V
Номінальний струм: 7,70 / 4,45
Стартовий струм: 850-950%
Cos фі - коефіцієнт потужності: 0,89-0,87
Номінальна швидкість: 2890-2910 оборотів в хвилину
Ефективність: IE3 85,9%
ККД двигуна при повному навантаженні: 85,9%
ККД двигуна при 3/4 навантаження: 86,8%
ККД двигуна при 1/2 навантаження: 86,0%
Кількість полюсів: 2
Клас захисту (IEC 34-5): 55 Пил / Jetting
Клас ізоляції (IEC 85): F

Інші:
Мітка: Grundfos Blueflux
Мінімальний показник ефективності, MEI 65: 0,48
Вага нетто: 59 кг
Вага брутто: 67 кг
