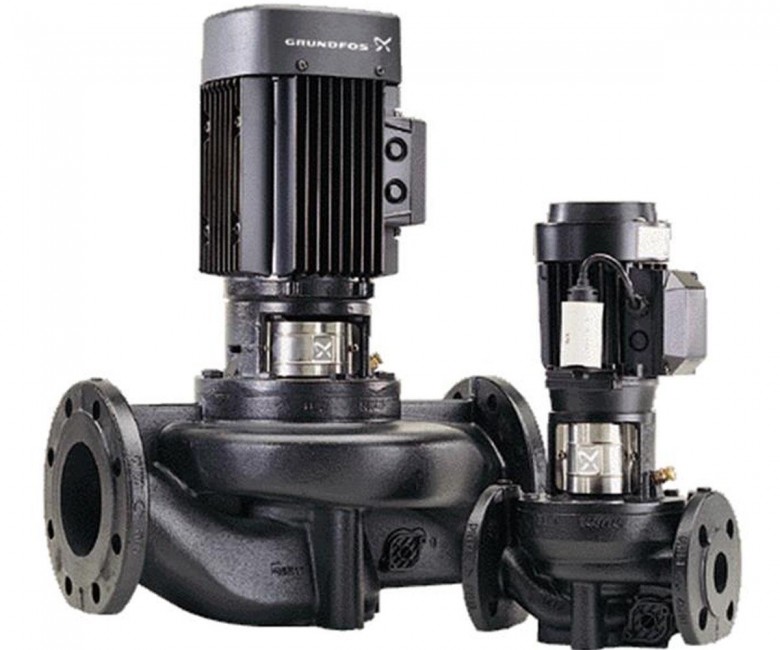

Насос спіральний з асинхронним двигуном GRUNDFOS 96087190

Одноступінчатий, моноблочний, спіральний насос з потоковим всмоктуванням і нагнітанням однакового діаметру.
Двигун, головка насоса і робоче колесо можуть бути видалені для технічного обслуговування або обслуговування в той час як корпус насоса залишається в трубопроводі.
Насос оснащений незбалансованим гумовим сильфонним ущільненням.
Розводка трубопроводів через PN 16 DIN фланці
Насос оснащений асинхронним двигуном з повітряним охолодженням.

Рідина:
Перекачувана рідина: вода
Діапазон температур рідини: -25 .. 60 ° C
Q_OpFluidTemp: 20 ° C
Щільність: 998,2 кг / м3

Технічні:
Швидкість даних насоса: 2910 оборотів в хвилину
Номінальний витрата: 37,4 м3 / год
Номінальний напір: 36,9 м
Фактичний діаметр робочого колеса: 189 мм
Первинне ущільнення валу: GQQE
Допуск кривої: ISO9906: 2012 3B

матеріали по темі:
Корпус насоса: Чавун
EN-JL1040
ASTM A48-40 B
Робоче колесо: Чавун
EN-JL1030
ASTM A48-30 B

Монтаж:
Максимальна температура навколишнього середовища: 60 ° C
Максимальний робочий тиск: 16 бар
Фланець стандарт: DIN
З`єднання труб: DN 50
На вході в насос: DN 50
Вихід насоса: DN 50
Ступінь тиску: PN 16

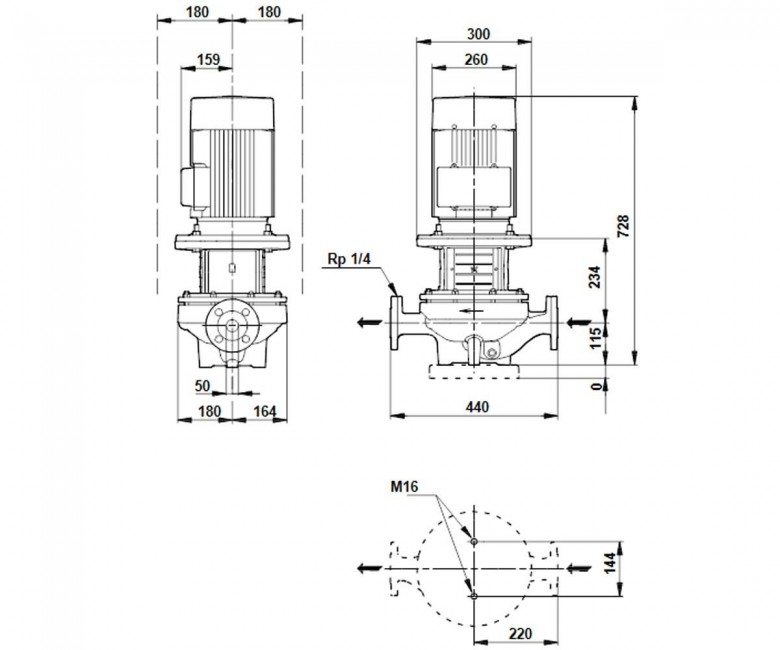

Порт-до-порт довжиною: 440 мм
Розмір фланця для двигуна: FF265

Електричні характеристики:
Тип двигуна: 132SB
IE Клас ефективності: IE3
Номінальна потужність - P2: 7,5 кВт
Потужність (Р2) вимагає насоса: 7,5 кВт
Частота мережі: 50 Гц
Номінальна напруга: 3 х 380-415D / 660-690Y V
Номінальний струм: 14,4-14,0 / 8,30-8,10
Стартовий струм: 780-910%
Cos фі - коефіцієнт потужності: 0,88-0,86
Номінальна швидкість: 2910-2920 оборотів в хвилину
Ефективність: IE3 90,1% - 90,4% IE3
ККД двигуна при повному навантаженні: 90.1-90.4%
ККД двигуна при 3/4 навантаження: 90,8%
ККД двигуна при 1/2 навантаження: 90,8%
Кількість полюсів: 2
Клас захисту (IEC 34-5): 55 Пил / Jetting
Клас ізоляції (IEC 85): F

Інші:
Мітка: Grundfos Blueflux
Мінімальний показник ефективності, MEI 65: 0,20
Вага нетто: 108 кг
Вага брутто: 122 кг
