Інсталяція для пісуара GEBERIT DUOFIX 111.676.00.1

Спосіб монтажу на підлогу
Регульована по висоті так
Місце змиву так

Мета застосування:

для гіпсокартонних стін
для інтеграції в навісне обладнання відповідно до висоти бака або висоти приміщення
для установки в фальш-стіни по висоті приміщення
для інтеграції в перегородку систем Geberit Duofix відповідно до висоти резервуара або приміщення
для монтажу пісуарів
для монтажу систем керування змивом пісуарів Geberit (з 2009 року)
для підлогових покриттів товщиною 0-20 см

Особливості:

самонесуча рама з порошковим покриттям
рама з отворами ø 9 мм для монтажу в деревяну раму
оцинкована стійка
стійки з можливістю переміщення 0-20 см
стійки проти ковзання
поворотні опорні платформи
глибина опорних платформ підходить для монтажу в U-профілі UW 50 і UW 75 і в напрямних Geberit Duofix

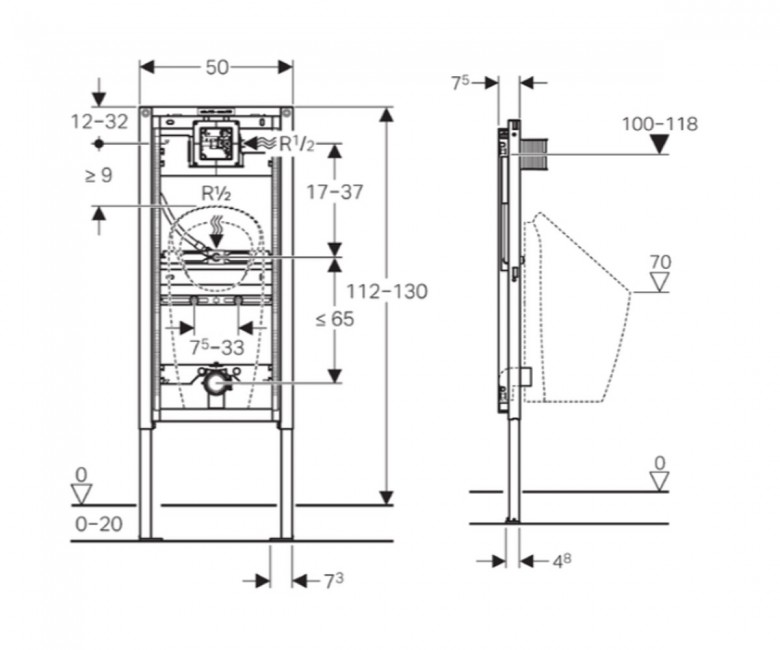

висота елемента регулюється відповідно до пісуара, 112-130 см
універсальна коробка прихованого монтажу для систем управління змивом пісуарів Geberit
клема підключення для підключення електроживлення до коробки прихованого монтажу
подача води праворуч від коробки прихованого монтажу
водопостачання по MeplaFix
зєднувальний лікоть можна монтувати без інструментів
попередньо монтується запірний клапан з дросельною заслінкою
з вбудованою подає трубою для промивання трубопроводу
10,5 х 10,5 см захисна кришка вікна технічного обслуговування з можливістю укорочення без інструментів
згинається промивний шланг
промивний шланг з напрямною для запобігання застою води
кріплення сифона Rp 1/2 регулюється по висоті і в сторони
регульована по висоті і звукопоглинаюча насадка для зєднання ліктя
Кріплення для пісуара M8, регульовані по ширині і висоті
траверси з позначенням центру, встановлюються без використання інструментів
позначені точки зєднання пісуарів Geberit Preda і Selva
можна прикріпити пісуар за допомогою аксесуарів

Технічні дані:

гідравлічний тиск 1-8 бар
максимальний випробувальний тиск води 16 бар
максимальний випробувальний тиск повітря/інертного газу 3 бар
максимальна температура води 30 °C
витрата води на 1 бар без обмежувача потоку 0,3 л/с
витрата води при 1 бар з обмежувачем потоку 0.24 л/с
