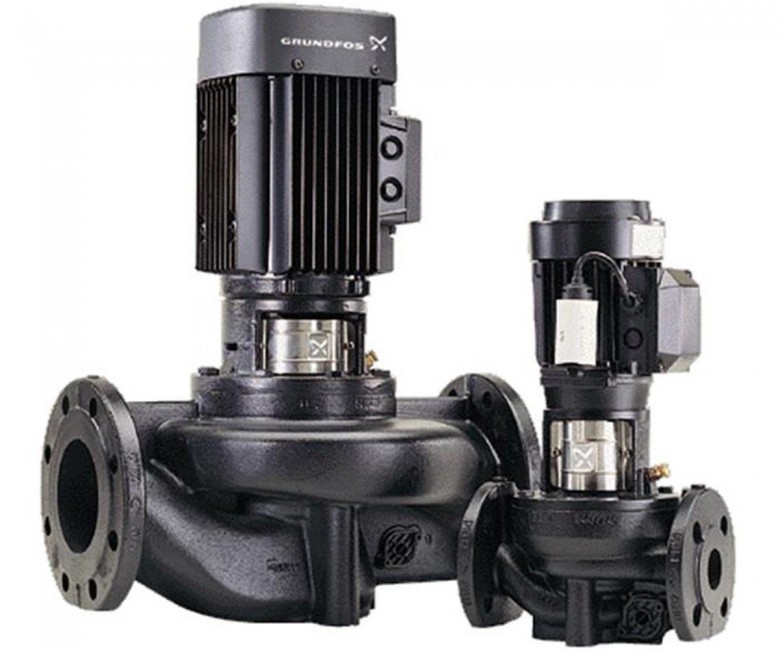

Насос спиральный моноблочный GRUNDFOS 96087124

Одноступенчатый, моноблочный, спиральный насос с поточным всасыванием и нагнетанием одинакового диаметра.
Двигатель, головка насоса и рабочее колесо могут быть удалены для технического обслуживания или обслуживания в то время как корпус насоса остается в трубопроводе.
Насос оснащен несбалансированным резиновым сильфонным уплотнением.
Разводка трубопроводов через PN 16 DIN фланцы
Насос оснащен асинхронным двигателем с воздушным охлаждением.

Жидкость:
Перекачиваемая жидкость: вода
Диапазон температур жидкости: 0 .. 120 ° C
Q_OpFluidTemp: 20 ° C
Плотность: 998,2 кг / м³

Технические:
Скорость данных насоса: 1400 оборотов в минуту
Номинальный расход: 17 м³ / ч
Номинальный напор: 8,38 м
Фактический диаметр рабочего колеса: 182 мм
Первичное уплотнение вала: BAQE
Допуск кривой: ISO9906: 2012 3B

материалы по теме:
Корпус насоса: Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо: Бронзовый (CuSn10)
DIN W.-Nr. 2.1096.01
ASTM B584-C83600

Монтаж:
Максимальная температура окружающей среды: 60 ° C
Максимальное рабочее давление: 16 бар
Фланец стандарт: DIN
Соединение труб: DN 50
На входе в насос: DN 50
Выход насоса: DN 50
Ступень давления: PN 16

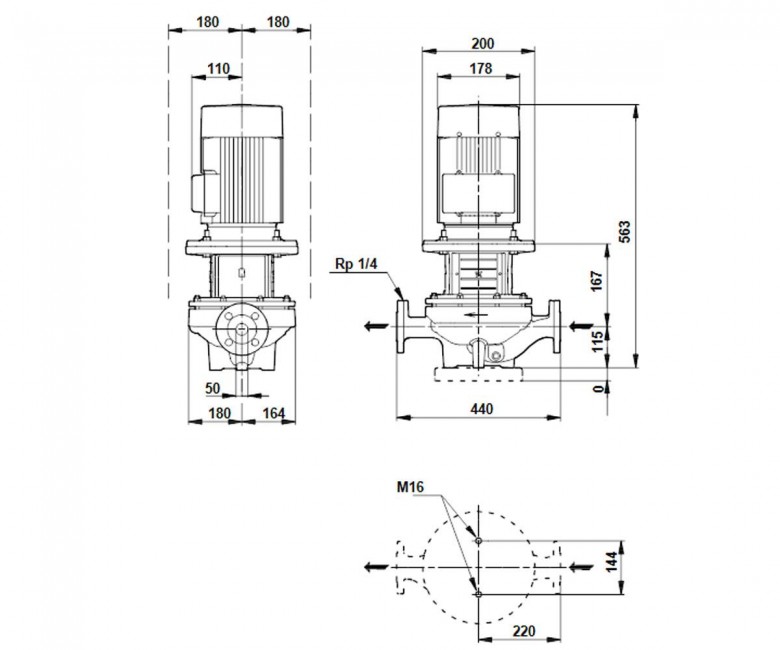

Порт-к-порт длиной: 440 мм
Размер фланца для двигателя: FF165

Электрические характеристики:
Тип двигателя: 90SC
IE Класс эффективности: IE3
Номинальная мощность - P2: 0,75 кВт
Мощность (Р2) требует насоса: 0,75 кВт
Частота сети: 50 Гц
Номинальное напряжение: 3 х 220-240D / 380-415Y V
Номинальный ток: 3,30 / 1,90
Стартовый ток: 620-670%
Cos фи - коэффициент мощности: 0,71-0,64
Номинальная скорость: 1455-1463 оборотов в минуту
Эффективность: IE3 82,5%
КПД двигателя при полной нагрузке: 82,5%
КПД двигателя при 3/4 нагрузки: 83,6%
КПД двигателя при 1/2 нагрузки: 81,1%
Количество полюсов: 4
Класс защиты (IEC 34-5): 55 Пыль / Jetting
Класс изоляции (IEC 85): F

Другие:
Метка: Grundfos Blueflux
Минимальный показатель эффективности, MEI ≥: 0,39
Вес нетто: 65 кг
Вес брутто: 79 кг
