Одноступінчатий спіральний насос GRUNDFOS 96087115

Одноступінчатий, моноблочний, спіральний насос з потоковим всмоктуванням і нагнітанням однакового діаметру.
Двигун, головка насоса і робоче колесо можуть бути видалені для технічного обслуговування або обслуговування в той час як корпус насоса залишається в трубопроводі.
Насос оснащений незбалансованим гумовим сильфонним ущільненням.
Розводка трубопроводів через PN 16 DIN фланці
Насос оснащений асинхронним двигуном з повітряним охолодженням.

Рідина:
Перекачувана рідина: вода
Діапазон температур рідини: -25 .. 60 ° C
Q_OpFluidTemp: 20 ° C
Щільність: 998,2 кг / м3

Технічні:
Швидкість даних насоса: 1450 оборотів в хвилину
Номінальний витрата: 26.5 м3 / год
Номінальний напір: 15,9 м
Фактичний діаметр робочого колеса: 240 мм
Первинне ущільнення валу: GQQE
Допуск кривої: ISO9906: 2012 3B

матеріали по темі:
Корпус насоса: Чавун
EN-JL1040
ASTM A48-40 B
Робоче колесо: Чавун
EN-JL1030
ASTM A48-30 B

Монтаж:
Максимальна температура навколишнього середовища: 60 ° C
Максимальний робочий тиск: 16 бар
Фланець стандарт: DIN
З`єднання труб: DN 50
На вході в насос: DN 50
Вихід насоса: DN 50
Ступінь тиску: PN 16

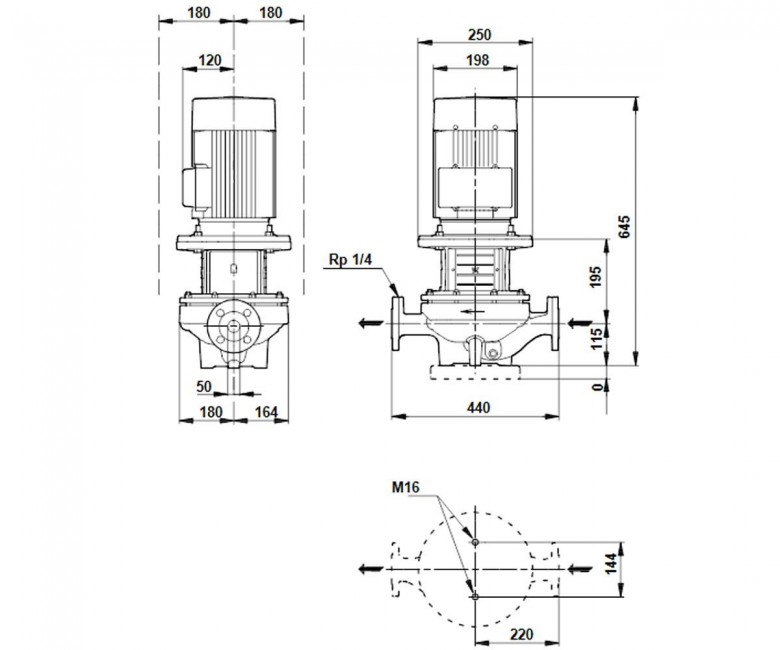

Порт-до-порт довжиною: 440 мм
Розмір фланця для двигуна: FF215

Електричні характеристики:
Тип двигуна: 100lb
IE Клас ефективності: IE3
Номінальна потужність - P2: 2,2 кВт
Потужність (Р2) вимагає насоса: 2,2 кВт
Частота мережі: 50 Гц
Номінальна напруга: 3 х 220-240D / 380-415Y V
Номінальний струм: 8,50 / 4,90
Стартовий струм: 600-660%
Cos фі - коефіцієнт потужності: 0,79-0,73
Номінальна швидкість: 1450 оборотів в хвилину
Ефективність: IE3 86,7%
ККД двигуна при повному навантаженні: 86,7%
ККД двигуна при 3/4 навантаження: 87,7%
ККД двигуна при 1/2 навантаження: 87,6%
Кількість полюсів: 4
Клас захисту (IEC 34-5): 55 Пил / Jetting
Клас ізоляції (IEC 85): F

Інші:
Мітка: Grundfos Blueflux
Мінімальний показник ефективності, MEI 65: 0,70
Вага нетто: 79 кг
Вага брутто: 93 кг
